超高导热塑料解决方案
发布日期:2019-04-13浏览次数:8219关键字:超高导热塑料解决方案

1.超高导热塑料-开发背景

导热塑料——绝大多数的导热塑料在绝缘前提下,导热系数基本都在10W/MK 以下,热传导效率远低于铝材或陶瓷材料,散热效果有限,因此应用限于小功率灯具。

铝材——对散热要求更苛刻的大瓦数LED灯具,目前普遍采用铝挤压、铝压铸等加工方式,加上主动散热技术,如风扇、热管散热、纳米表层喷涂,来提高散热效率。使用较大面积的铝外壳,虽增加散热表面积,但同时也增加了产品重量和成本。而且,采用风扇散热寿命普遍较低,系统复杂、可靠性低;热管散热和纳米表层喷涂方式均源自于军用产品,成本高,不利于大批量市场推广。



2. 超高导热塑料-测试

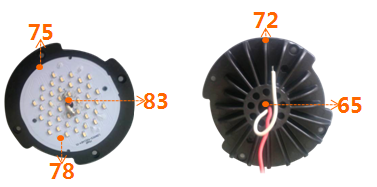

测试报告一

连续点亮1hr后测试,共有5个测试点

初始实测DC POWER电参数︰

3驱动功率:13W

电压22V/DC    电流:500mA

环境温度︰40℃(置于烤箱恒定温度条件下)

LED3014

基板︰铝基板

导热体基材︰导热膏

测试目的︰验证整灯正常点亮时,关键元器件的温度状况。





测试报告二

测试环境:室温25℃

驱动功率:20W

测试条件:10*3共30PCS,3030铝基板

200mA恒流驱动, 回天9761导热胶

测试仪器:Fluke Ti10 IR测试仪

测试样品:散热器

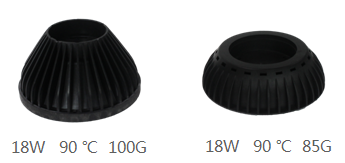

测试报告三






3.典型技术参数

物性

实验标准

单位

5010-TC10

5010-TC15

比   重

ASTM D-792

g/cm3

1.38

1.40

热变形温度(1.8MPa)

ASTM D-648

107

110

体积电阻率

IEC60093

Ω.cm

<10 6

<10 6

导热系数(平面方向)

ASTM E1461

W/mk

10

15

导热系数(垂直方向)

ASTM E1461

W/mk

2.1

2.6

灼热丝起燃温度

IEC60695

960

960

阻燃等级

UL94

--

V-0

V-0

成型收缩率

ASTM D-955

%

0.1-0.3

0.1-0.3

拉伸强度

ASTM D-638

Mpa

45

47





4.用超高导热塑料替代金属材料的优势:




■ 设计自由度

 更低的产品重量(密度1.4)

 更高的生产效率

 无需二次加工

 相近或更低的系统成本

 更加环保

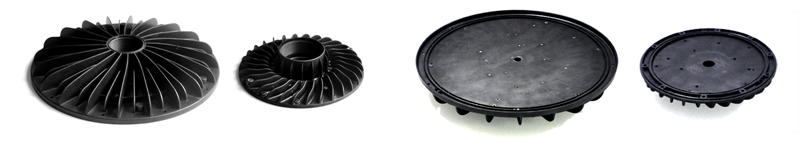

超高导热塑料——应用实例
