1.对流受限制和热传导受限制的状况分析：
在外部对流受限制的情况下，较低导热系数的导热塑料可以替代铝材散热而不会增加温度。
在热传导受限制的情况下，较高导热系数的导热塑料可以比普通塑料显著降低温度。
2.不同材质的散热器比较
|
压铸铝 |
热塑型导热尼龙 |
热固型导热塑料 |
陶瓷 |
|
|
密度 （g/cm3) |
2.7 |
1.6 |
1.8 |
2.7 |
|
脆性 |
不易碎 |
不易碎 |
较易碎 |
易碎 |
|
加工温度(C) |
700－750 |
250-270 |
150-180 |
1000 |
|
成型周期 |
中等 |
最短 |
较短 |
长 |
|
客户自行设计加工 |
很少 |
可行,普通注塑机即可 |
较难 |
不可能 |
|
二次加工 |
需要 |
不需要 |
需要 |
不需要 |
|
碳排放 |
高 |
低 |
低 |
高 |

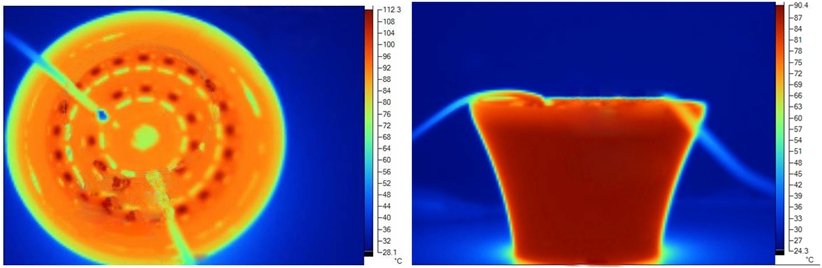

3.测试报告一
测试环境：室温25℃
驱动功率：10W
测试条件：10*3共30PCS，3030铝基板；200mA恒流驱动， 回天9761导热胶
测试仪器：Fluke Ti10 IR测试仪
测试样品：A19散热器
测试报告二
光源表面85.5 ，焊点80.3， 外壳77.4
4.应用于LED散热外壳的导热塑料技术参数
|
物性 |
实验标准 |
单位 |
HT-TC105 |
HT-TC105T |
HT-TC110 |
|
比 重 |
ASTM D-792 |
g/cm3 |
1.55 |
1.60 |
1.8 |
|
热变形温度 |
ASTM D-648 |
℃ |
223 |
223 |
223 |
|
体积电阻率 |
IEC60093 |
Ω.cm |
10 14 |
10 14 |
10 14 |
|
导热系数(平面方向） |
ASTM E1461 |
W/mk |
5.1 |
5.1 |
9.5 |
|
导热系数(垂直方向） |
ASTM E1461 |
W/mk |
1.3 |
1.3 |
2.5 |
|
灼热丝起燃温度 |
IEC60695 |
℃ |
960 |
960 |
960 |
|
阻燃等级 |
UL94 |
-- |
V0 |
V0 |
V0 |
|
成型收缩率 |
ASTM D-955 |
% |
0.45 |
0.45 |
0.45 |
|
拉伸强度 |
ASTM D-638 |
Mpa |
60 |
65 |
65 |

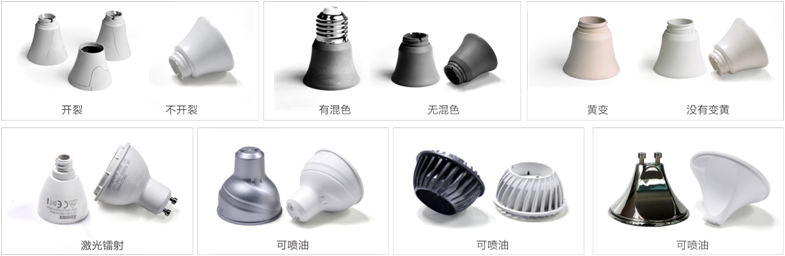

5.中塑导热塑料与其他导热材料对比的优势
■ 抗开裂：-30 ℃ —100 ℃ ■ 循环500小时； ■ 灰色配色无混色； ■ 耐黄变、老化；
■ 密度低，无卤素阻燃； ■ 密度低至1.55； ■ 流动性好易成型； ■ 表面效果佳，可喷油、NCVM。

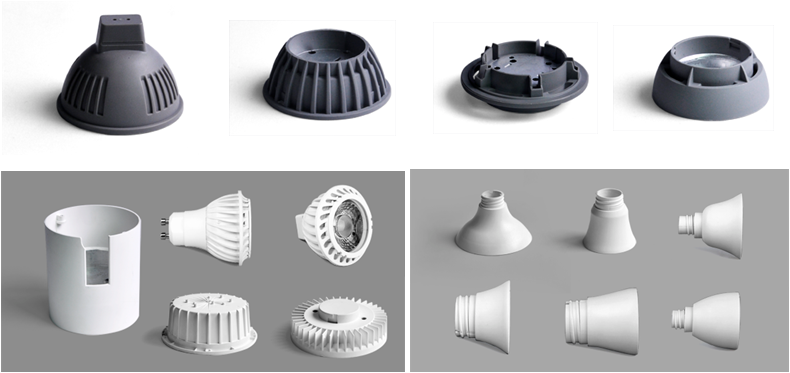

导热塑料--应用实例
